便攜式數控電火花刻傷機使用方法

便攜式數控電火花刻傷機設備簡介

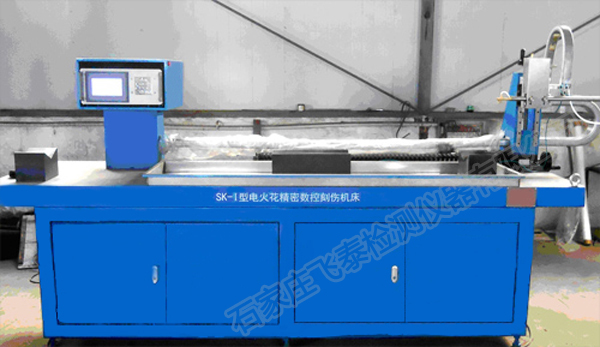

數控電火花刻傷機是為在鋼板、鋼管內外表面制作標準人工傷而生產的專用設備，設備采用電火花放電方式加工，可完成縱、橫向人工槽，平底孔，矩形凹槽以及通孔等標準傷的制作。利用先進的數字控制、ARM控制以及伺服技術，制傷過程全自動完成。

便攜式數控電火花刻傷機設備組成

本設備主要由以下幾個部分組成：刻傷機主機、刻傷運動機構、冷卻循環系統、電極片、電極夾持裝置、控制線、電源線、常用工具等。

便攜式數控電火花刻傷機設備安裝

1、將數控刻傷機主機放置于加工制作平臺的放置位置。

2、按照文字說明和相關提示，正確連接220V電源線、控制線以及加工正負電極線等。

3、將試樣平穩放置于加工底座上，并對試樣表面進行處理，確保導電性能良好。

4、組裝刻傷運動機構。

5、將組裝好的刻傷運動機構通過磁力座固定于待加工試樣上，或者將其固定于加工制作平臺的移動支撐架上。

6、修磨電極片，使之與試樣待加工面完全吻合。

7、使用石墨電極時，加工電源負極連接于刻傷運動機構懸臂上，正極通過鱷魚夾與待加工試樣可靠連接；而使用銅電極時，正好相反，加工電源正極與刻傷運動機構懸臂相連，負極通過鱷魚夾與待加工試樣可靠相連。

8、連接冷卻循環系統。

便攜式數控電火花刻傷機使用方法

數控電火花刻傷機主機操作界面由鍵盤和觸摸屏組成，方便操作、整個刻傷過程直觀可視。

一 開機

確認設備各部分連接正確后，插上電源，打開主機機箱后面的紅色開關，即可開機。

二 參數設置

開機后，進入主界面，主界面顯示常用參數配置、刻傷過程實時顯示，在此界面下，可進行啟動停止刻傷、手動升降刻傷電極等操作，參數名前面反顯的數字或字符是設置這個參數的快捷鍵。

1．按鍵盤上的數字鍵“0”，調出“預設深度”設置界面：

按數字鍵，可輸入指定的預設深度。也可直接在主界面的“預設深度”欄里設置。

2．按鍵盤上的數字鍵“5”，調出“電極補償系數”設置界面，設置方法同上圖。也可直接在主界面“電機系數補償”欄里設置。

3．按鍵盤上的字符鍵“.”，將本頁設置參數下發到控制器。

4．按鍵盤上的字符鍵“確認”，將啟動刻傷過程。

5．刻傷過程中，按鍵盤上字符鍵“退出”，將中斷刻傷，退出。

6．刻傷電機靜止時，按“上翻”“下翻”鍵可手動控制刻傷電極上升、下降，每按一次“上翻”“下翻”鍵，刻傷電極上升或下降0.5mm，可連續按“上翻”“下翻”鍵。（例如，連續按兩次“上翻”鍵，刻傷電極上升1mm）
