山科飛泰為包鋼集團設計生產一款鋼管超聲自動探傷設備

包鋼集團是中國重要的鋼鐵和稀土生產企業，總部位于內蒙古包頭市。在包鋼集團嚴格要求質量體系下，尋求一款用于鋼管探傷的超聲波自動探傷設備，以滿足其探傷速度快、探傷精度高、自動化程度高等特點。

山科飛泰在探傷領域擁有多年研發生產和銷售能力，成為了眾多企業在探傷設備需求方面的理想合作伙伴。當包鋼集團尋找高精度探傷設備供應商時，我司憑借在超聲波探傷技術上的特有優勢，成功吸引了包鋼集團的目光，打成合作共識，為其設計生產多款鋼管超聲波自動探傷設備。

山科飛泰超聲波自動探傷設備介紹

超聲波自動探傷設備都屬于非標定制產品，有需要的朋友可以電話聯系我們，告知我們探傷的工件、工件的規格、探傷的精度、探傷的速度、自動化程度等需求，我們會出一份詳細的探傷解決方案和報價。

鋼管超聲波自動探傷設備的工作原理基于超聲波探傷技術，在探傷作業時，超聲波探頭會發射出高頻超聲波脈沖，這些脈沖會迅速進入鋼管內部，并以特定的速度在其中傳播。當超聲波在傳播過程中遇到鋼管內部的缺陷，比如裂紋、氣孔或者夾雜物時，會產生反射、折射和散射現象。探傷系統通過對反射波的幅度、傳播時間等信息進行深入剖析，系統能夠精準地判斷出鋼管內部是否存在缺陷，以及缺陷的具體位置、大小和性質。

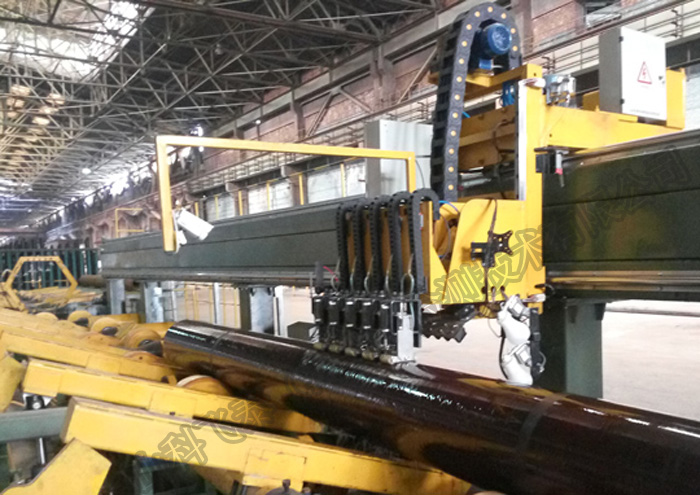

包鋼集團鋼管超聲自動探傷設備工作流程

上料環節：

當生產線上需要對鋼管進行探傷檢測時，行車吊運設備會將待檢測的鋼管吊運至上料臺架。這些吊運設備配備了先進的定位和控制系統，能夠根據預設的程序和指令，將鋼管穩穩地放置在上料臺架的指定位置。上料撥料裝置開始發揮作用，將鋼管從臺架上準確地抓取，并通過輸送輥道將其送至輥道探傷區域 。輸送輥道的轉動速度可以根據實際生產需求進行調整，確保鋼管能夠以合適的速度進入探傷區域，既不會過快導致檢測遺漏，也不會過慢影響生產效率。在這個過程中，設備的自動化控制系統會實時監控上料的進度和鋼管的位置，一旦發現異常情況，如鋼管放置位置偏差、輸送輥道堵塞等，系統會立即發出警報，并自動停止上料操作，等待操作人員進行處理 ，從而保證了上料環節的安全性和穩定性。

探傷環節：

鋼管進入輥道探傷區域后，壓緊定位裝置迅速啟動，將鋼管牢牢地固定在檢測位置，確保在探傷過程中鋼管不會發生位移。鋼管驅動裝置和旋轉機構協同工作，使鋼管在原地開始旋轉，在鋼管旋轉的同時，探頭裝置從待機位置駛出，進入探傷區域。探頭在鋼管上部沿著直線移動，與鋼管的旋轉運動相結合，形成螺旋線掃查的檢測方式。這種獨特的掃查方式能夠確保鋼管的每一處表面和內部都能被超聲波覆蓋到，不放過任何一個可能存在的缺陷。

探傷主機是整個探傷環節的核心，它不斷發射超聲波脈沖，進入鋼管內部 。當遇到缺陷時，反射波被探頭接收并傳回探傷主機 。探傷主機接收到反射波信號后，立即對其進行處理和分析 。通過復雜的算法和智能分析軟件，主機能夠判斷缺陷的位置、大小、形狀以及性質等信息 。在檢測過程中，探傷主機還會實時顯示探傷的波形和數據，操作人員可以通過監控屏幕直觀地了解檢測情況 。如果發現缺陷，設備會自動檢測缺陷，并對缺陷進行評估 。它會根據預設的標準和閾值，判斷缺陷是否超標 。如果缺陷超標，設備會自動報警，并通過噴標裝置在鋼管上標記出缺陷位置，以便后續對有缺陷的鋼管進行處理 。設備還會顯示并記錄缺陷回波幅值、存儲檢測數據，并按用戶要求的格式自動生成檢測報告 。檢測報告詳細記錄了鋼管的檢測結果，包括缺陷信息、檢測時間、檢測人員等，為質量控制和追溯提供了重要依據 。

下料環節：

檢測完畢后，下料機構開始工作，將檢測合格的鋼管和有缺陷的鋼管分別送至不同的下料區域 。對于合格的鋼管，它們會被順利地撥至下料架臺，然后進入下一生產環節或直接進入市場流通 。而有缺陷的鋼管則會被單獨存放，以便進行進一步的處理，如修復或報廢 。整個下料過程同樣實現了自動化，提高了工作效率，減少了人工干預 。
