鋼板超聲波檢測缺陷的判別與測定

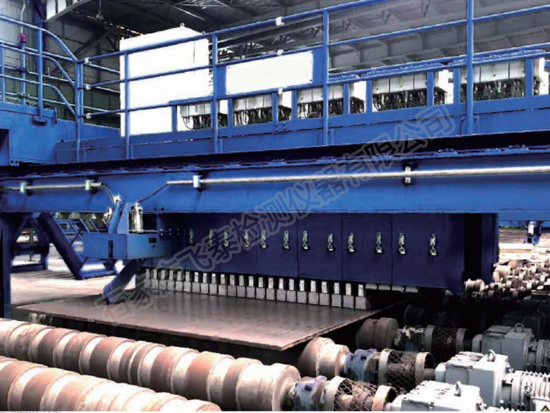

鋼板超聲檢測缺陷的判別

鋼板檢測中，一般根據缺陷波和底波來判別鋼板中的缺陷情況，JB/T4730-2005規定發現以下幾種情況之一即為缺陷：

（1）缺陷第一次反射波F1≥50%。

（2）第一次底波B1<100%，第一次缺陷波F1與第一次底波B1之比F1/B1≥50%。

（3）第一次底波<50%。

鋼板超聲檢測缺陷的測定

鋼板檢測中發現缺陷以后，要測定缺陷的位置、大小，并估判缺陷的性質。

（1）缺陷位置的測定：缺陷位置的測定包括確定缺陷的深度和平面位置。前者可據示波屏上缺陷波所對應的刻度來確定，后者根據發現缺陷的探頭位置來確定，并在工件或記錄紙上標出缺陷至工件相鄰兩邊界的距離。

（2）缺陷定量：鋼板中缺陷常用測長法測定其長度和面積。

缺陷性質的估計

分層：缺陷波形陡直，底波明顯下降或消失。

折疊：不一定有缺陷波，但底波明顯下降，次數減少甚至消失，始波加寬。

白點：波形密集尖銳活躍，底波明顯降低，次數減少，重復性差，移動探頭，回波此起彼伏。

鋼板質量級別判定

JB/T 4730-2005根據缺陷指示長度與缺陷指示面積不同將鋼板質量分為Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五級，I級最高，V級最低。

單個缺陷指示長度是至缺陷指示的最大長度尺寸。若單個缺陷的指示長度小于40mm時，可不坐記錄。

缺陷指示面積是指缺陷邊界范圍內的面積。對于間距小于100mm或小于相鄰較小缺陷指示長度的多個缺陷，以個缺陷面積之和作為缺陷指示面積。

檢測過程中，如檢測人情確定鋼板中有白點。裂紋等危害性缺陷存在時，應直接評為V級。
